CONFIGURAR DEL SERVIDOR

configuración de Apache

Antes de proceder a la instalación del servidor Web Apache, queremos indicar las condiciones en las que vamos a llevar a cabo dicha instalación, en base a las funcionalidades y servicios finales que deseemos que preste nuestro servidor web Apache.

Además del servidor web propiamente dicho, y para habilitar el acceso a páginas seguras, hemos de instalar y configurar el módulo "mod_ssl" para el acceso a páginas seguras en nuestro servidor Apache; además debemos obtener un certificado para dicha función, para lo cual utilizaremos la aplicación OpenSSL que previamente habremos instalado.

En estas condiciones, y para facilitar la instalación de Apache con el módulo ssl, instalaremos una versión de Apache que integra automáticamente el módulo ssl para el acceso a páginas seguras; pinchando en este enlace procederemos a descargar directamente el fichero de instalación de Apache+SSL. Una vez tengamos descargado el fichero "Apache_1.3.33-Mod_SSL_2.8.22-Openssl_0.9.7e-Win32.zip", lo copiamos al Escritorio de nuestro servidor Windows 2003.

Para realizar las configuraciones indicadas en el párrafo anterior, editaremos el fichero "C:\Apache\conf\httpd.conf" de nuestro servidor Windows 2003 con el bloc de notas y buscaremos en dicho fichero las siguientes líneas:

Port 80

ServerName @@ServerName@@

Indicando como puerto el 8080 en la primera de ellas, y dándole en la última el nombre "apache.micentro.edu" a nuestro servidor web Apache, quedando finalmente así.

Port 8080

ServerName apache.micentro.edu

Finalmente procedemos a salvar los cambios realizados en el fichero "httpd.conf".



Tras ello procederemos a incluir el módulo de "asp" para que nuestro servidor Apache pueda interpretar dichas páginas; para ello lo primero que hemos de realizar es instalar la máquina virtual de Java en nuestro servidor. Una vez que hemos instalado la máquina virtual de Java en el servidor, procederemos a descargar el correspondiente componente para interpretar páginas "asp" en Apache pulsando aquí y lo copiamos al Escritorio de nuestro servidor Windows 2003.

Antes de proceder a instalarse el módulo de ASP, se nos muestra la siguiente pantalla que nos informa de que necesitamos instalar la máquina virtual de Java en el equipo, así pues pulsamos sobre el botón "Sí" para proceder con dicha instalación.

Pasa a ser mostrada la siguiente pantalla, en la cual aceptamos el contrato de licencia seleccionando el radio botón correspondiente , para posteriormente pulsar sobre el botón "Siguiente".



Configuración del Servidor DHCP

En este apartado vamos a configurar el servidor DHCP de "Windows 2003 Server", instalado en el apartado anterior.

Lo primero que hemos de hacer es lanzar el servidor DHCP, para lo cual accederemos al "Panel de Control", haremos doble clic sobre el icono "Herramientas Administrativas" y una vez allí haremos doble clic sobre el icono "DHCP", mostrándose la siguiente ventana:



La primera pantalla que se muestra es la del asistente de creación de nuevo ámbito; pulsaremos sobre el botón "Siguiente" para continuar con la definición del nuevo ámbito.

En la siguiente pantalla de instalación, debemos seleccionar el nombre del nuevo ámbito a definir; en nuestro caso como el servidor DHCP va a dar servicio a toda la red de mi centro, vamos a definir un único ámbito cuyo nombre va a ser "MiCentro"; si bien podríamos crear distintos ámbitos, de forma que cada uno de ellos podría servir un rango de direcciones IP diferente, de modo que por ejemplo, aisláramos los equipos de la zona de dirección de los de alumnado sirviendo a cada uno de ellos un rango de direccionamiento IP diferente.





A continuación debemos indicar el rango de direcciones IP que va a servir nuestro servidor DHCP; indicamos que las direcciones a servir están en el rango 192.168.0.1 a 192.168.0.200 con máscara de subred "255.255.255.0" (el valor 24 del apartado "Longitud" corresponde al número de "1" binarios consecutivos que forman parte de la máscara de subred, y se modifica automáticamente cuando cambiemos el valor del apartado "Máscara de subred"), de modo que pueda "alquilar" 200 direcciones IP a los clientes (la 192.168.0.0 no se puede servir pues es el identificativo de red); de este modo reservamos 54 direcciones (de la 192.168.0.201 a la 192.168.0.254) para recursos de red que requieran de alguna dirección IP estática, tales como nuestro servidor en la 192.168.0.220, el router (puerta de enlace) en la 192.168.0.254, o cualquier otro elemento tal como electrónicas de red, impresores de red, puntos de acceso inalámbrico, etc. (la dirección 192.168.0.255 no puede ser utilizada por ser la de "broadcast" de nuestra red).

A continuación debemos especificar la duración del alquiler o concesión de las direcciones a los equipos clientes; dejaremos la opción por defecto (8 días).

Hasta ahora hemos configurado todo lo relativo al direccionamiento IP que va a ser asignado a las estaciones de trabajo cuando el servidor DHCP les conceda el "alquiler" de la IP, pero aun quedan otra serie de parámetros que nuestro servidor debe asignar, y que configuraremos seleccionando la opción "Configurar estas opciones ahora" y pulsando sobre el botón "Siguiente".

Configuración del Servidor DNS

En este apartado vamos a configurar el servidor DNS de "Windows 2003 Server", instalado en el apartado anterior.

Lo primero que hemos de hacer es lanzar el servidor DNS, para lo cual accederemos al "Panel de Control", haremos doble clic sobre el icono "Herramientas Administrativas" y una vez allí haremos doble clic sobre el icono "DNS", mostrándose la siguiente ventana:

La primera pantalla que se muestra es la del asistente de creación de nueva zona; pulsaremos sobre el botón "Siguiente" para continuar con la definición de la nueva zona directa.

En la siguiente pantalla de instalación, debemos seleccionar el tipo de zona que deseamos crear; dejaremos las opciones ofertadas por defecto, es decir dejaremos activada la primera opción de las 3 disponibles ("Zona principal") y seleccionada la casilla "Almacenar la zona en Active Directory (sólo disponible si el servidor DNS es un controlador de dominio)", y pulsaremos directamente sobre el botón "Siguiente".

En el siguiente apartado debemos indicar en qué condiciones se replicará el servidor DNS, dejaremos la opción por defecto "Para todos los controladores de dominio en el dominio MiCentro.edu de Active Directory", y pulsaremos directamente sobre el botón "Siguiente".

A continuación debemos indicar el nombre que vamos a asignar a la nueva zona definida; dado que nuestro servidor DNS va a resolver el dominio "micentro.edu", indicamos éste como nombre de la zona a gestionar, tras lo cual pulsamos sobre el botón "Siguiente".

En el siguiente paso hemos de indicar como se realizarán las actualizaciones de nuestro servidor DNS; dejaremos activada la opción por defecto "Permitir sólo actualizaciones dinámicas seguras (recomendado para Active Directory)" y pulsaremos directamente sobre el botón "Siguiente".



concluir la definición de la nueva zona creada, pulsaremos sobre el botón "Finalizar".





Para finalizar la configuración de nuestro servidor DNS, hemos de indicarle que cuando las estaciones de trabajo intenten resolver URLs que no pertenezcan a la red local (y que por tanto no sea capaz a resolver nuestro servidor DNS), reenvíe dichas peticiones a otros servidores DNS (que estén en Internet) que sí puedan resolverlas. Para ello nos ubicamos sobre el nombre de nuestro servidor DNS ("SERVIDOR"), pulsamos con el botón derecho del ratón, y seleccionamos la opción "Propiedades".

En la ventana que nos aparece a continuación, seleccionamos la pestaña "Reenviadores", y agregamos las direcciones IP de los servidores DNS que nuestro Proveedor de Servicios de Internet (ISP) nos haya asignado o las de cualquier servidor DNS existente en Internet; en este caso hemos indicado "195.55.30.16" y "194.179.1.101" pertenecientes a servidores DNS públicos, tal y como se muestra en la siguiente imagen, podemos dejar los especificados en este párrafo o bien elegir los que deseemos; finalmente pulsamos sobre el botón "Aceptar".

Configuración del Servidor RIS

En este apartado vamos a configurar el servidor RIS de "Windows 2003 Server", instalado en el apartado anterior.

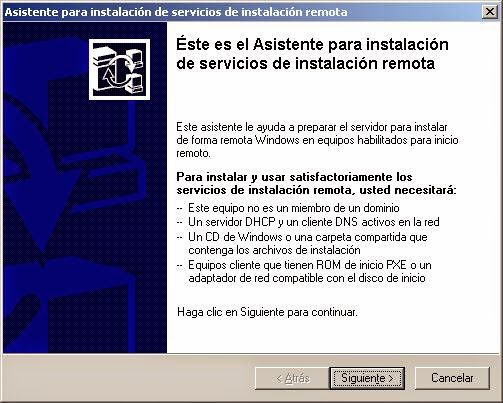

Lo primero que hemos de hacer es lanzar el comando "risetup.exe" desde la opción "Ejecutar" del menú "Inicio", mostrándose la siguiente ventana del asistente, que nos indica que vamos a proceder a configurar nuestro servidor RIS, así como los requisitos necesarios para su correcto funcionamiento; pulsaremos sobre el botón "Siguiente" para continuar con el proceso de instalación.



La primera pantalla que se muestra es la del asistente, nos indica que debemos especificar la ruta donde se almacenará la carpeta que contenga a nuestro servidor RIS; debemos especificar una unidad distinta de aquella donde haya sido instalado el sistema operativo "Windows 2003 Server"; en este caso dejaremos la ruta que nos ofrece el asistente, es decir "E:\RemoteInstall", y posteriormente pulsaremos sobre el botón "Siguiente".

En la siguiente pantalla de instalación, debemos indicar si nuestro servidor RIS va atender a cualquier equipo de nuestra red que solicite el servicio, o bien sólo a aquellos que sean expresamente admitidos para este servicio; nosotros activaremos la casilla "Responder a equipos cliente que solicitan servicio", pues entenderemos que todos los equipos de nuestra red serán susceptibles de recibir este servicio; en todo caso, y para garantizar que se haga un uso correcto de este servicio, más adelante veremos que para que un cliente pueda recibir una imagen de nuestro servidor RIS, hemos de autenticarnos previamente en el dominio, y sólo permitiremos que los administradores puedan hacer uso del servicio.

En la siguiente pantalla, se nos solicita que especifiquemos la ruta donde se encuentra el soporte (CD, DVD u otro) con el sistema operativo que será servido por RIS a los equipos clientes ("Windows XP Professional en este caso), a fin de copiar dicho sistema operativo en el equipo servidor para que pueda ser distribuido en su momento. Así pues en este instante introduciremos un CD de instalación de "Windows XP Professional" en el lector de CD (unidad "D:", en nuestro caso) y pulsaremos sobre el botón "Siguiente".

A continuación debemos indicar el nombre que se asignará a la carpeta donde se almacenará la imagen del S.O. "Windows XP Professional"; indicamos el nombre "winxp.pro" para la carpeta en cuestión y pulsamos sobre el botón "Siguiente".

A continuación indicamos la descripción asociada a dicha imagen, así como un texto de ayuda para poder reconocerla fácilmente de entre todas las que ofrezca nuestra servidor RIS; modificaremos el texto de ayuda  tecleando "Instala directamente Windows XP Professional e integra a dicho equipo en el dominio sin intervencion del usuario", y posteriormente pulsaremos sobre el botón "Siguiente".

En este instante debemos esperar a que se complete la configuración de todas las opciones seleccionadas, entre ellas la copia de la imagen del S.O. "Windows XP Professional" en nuestro servidor RIS, por lo que este proceso durará un periodo de tiempo elevado (del orden de 45 minutos).

Tras la larga espera, si todo ha ido bien nos aparecerá la siguiente pantalla, indicando que el proceso ha sido completado; pulsaremos sobre el botón "Realizado", volviendo a la pantalla de "Agregar o quitar programas", donde pulsaremos sobre el botón "Cerrar".

En este instante procedemos a retirar el CD correspondiente al sistema operativo Windows XP Professional, ubicado en el unidad correspondiente de nuestro equipo.
